Pour cette fois, une réparation d’un clavier de ZX Spectrum 2+ 128k. (Une des premières versions éditées après le rachat de Sinclair par Amstrad).

## Diagnostic

Les touches 1 à 5 du clavier ne fonctionnent pas. Ce qui est assez limitant car pas mal de jeux se lancent via ces touches.

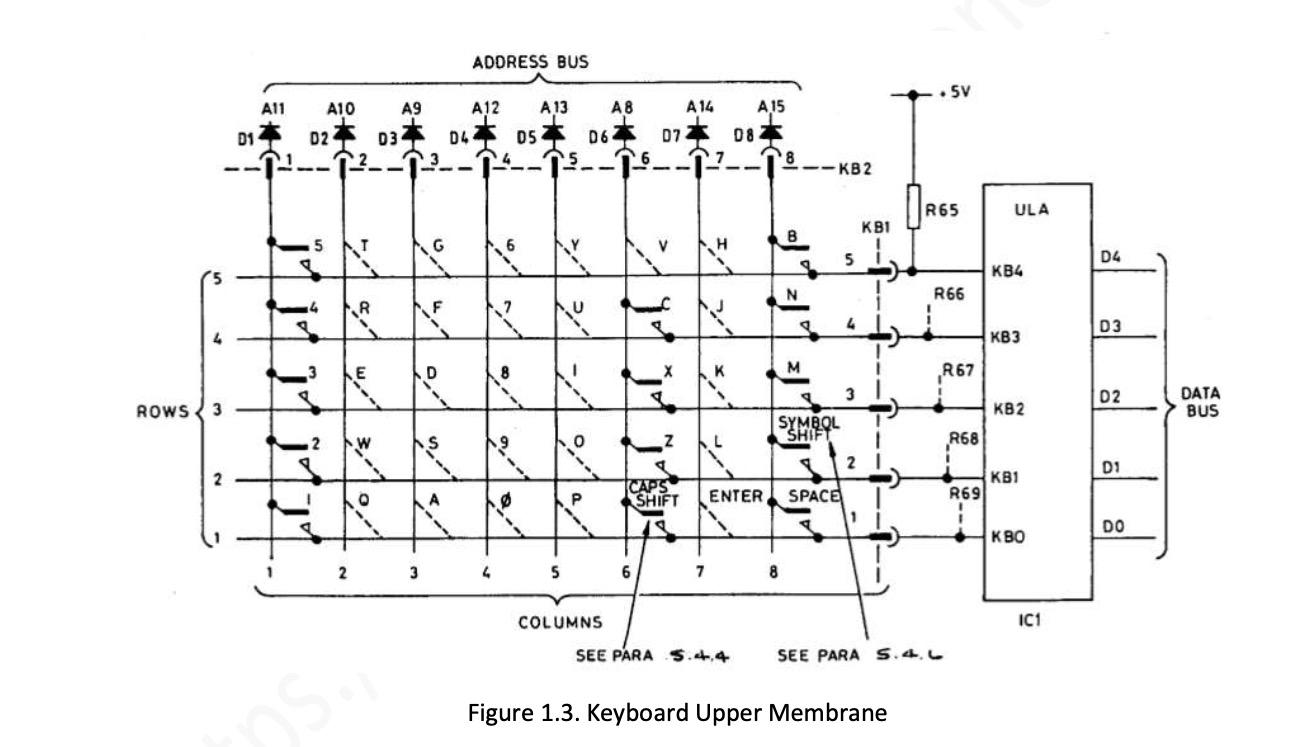

En regardant le manuel de service, le schéma du clavier est le suivant :

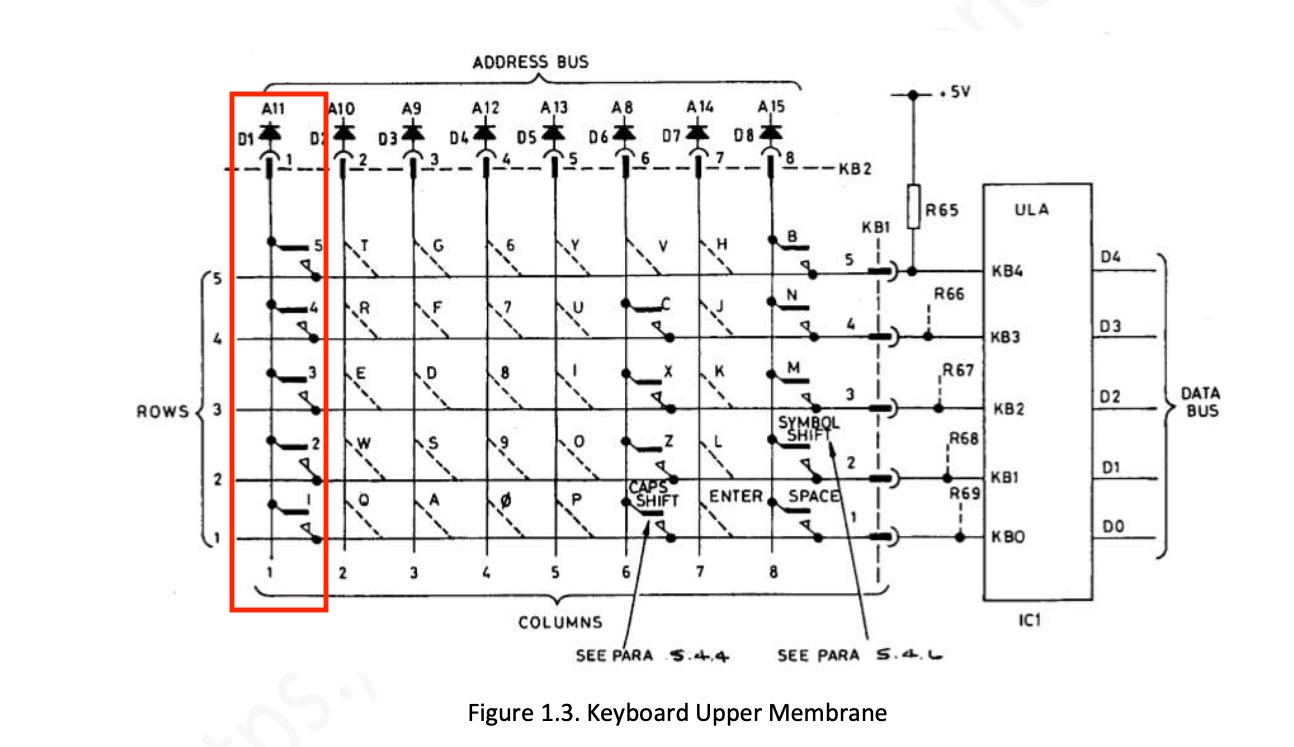

Les touches 1 à 5 sont des touches de la première colonne :

Le problème est qu’une des pistes de nappe est coupé.

## Résolution

Suite à une expérience précédente sur une nappe de clavier de Thomson TO7, je suis passé directement au ruban adhésif conducteur. (Comme celui-là : Bandes de feuille de cuivre 8PCS, adhésif conducteur double face pour le blindage EMI, anti-limaces, circuits de papier).

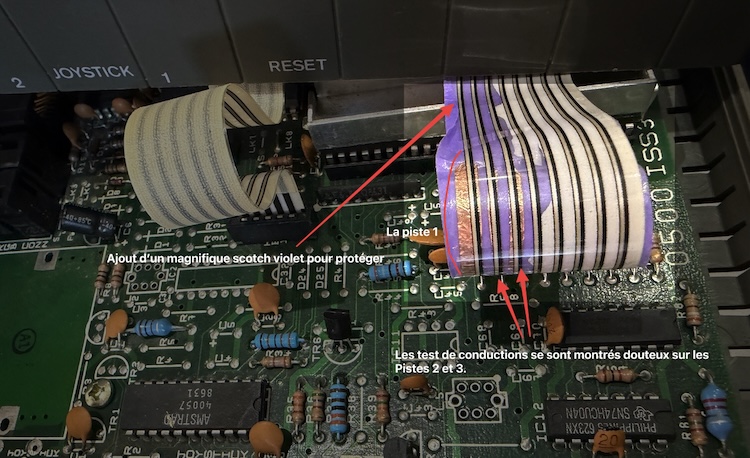

Après avoir identifié la source de la coupure au multimètre / test de conduction, j’ai découpé en 2 sur la largeur puis collé la bande adhésive pour ne pas que cela soit trop large.

Et c’est reparti !
